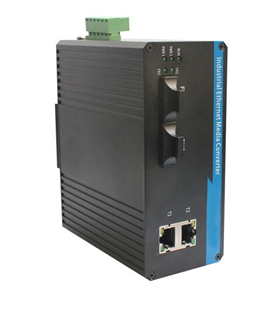

DIL-2004

千兆2光2电工业级光纤收发器

型号: DIL-2004

产品简介：

    DIL-2004系列工业级光纤收发器是专为严酷苛刻的工业环境而设计的，可以实现2个10/100/1000Base-T(X)双绞线电信号和2个1000Base-SX/LX/LH/ZX光信号之间的转换，通过使用交换技术和存储转发技术来实现两种网络连接媒体之间的数据传输。
    DIL-2004系列工业级光纤收发器工作温度范围-40℃~ +85℃，提供宽压双电源输入，支持IP40保护类和EMC工业四级要求，导轨或壁挂式安装。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。
    提供2个独立的10/100/1000Mbps以太网电口，实现通过一根光纤完成多个终端用户的接入需求。以成熟、安全的技术，简化了接入层的网络结构，最大程度的节约光纤资源及设备投资。
    产品采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力，它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有550m（多模）、10km、20km、40km、60km、80km（单模），支持多模双纤、单模双纤、单模单纤三种光纤传输模式，扩展了用户的需求；电接口支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测。
    该系列工业以太网交换机整体性能优越，使用简单，价格适宜，特别适合于光缆资源比较紧张，又要对多路以太网用户或多种服务进行同时宽带接入的需求。

产品特性：

工业以太网系列，专为严酷苛刻的工业环境而设计
2个10/100/1000Base-T(X)电口，2个1000Base-SX/LX/LH/ZX光口
电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测
内置高效交换核心，提供2个交换式10/100/1000Base-T(X)双绞线以太网口，支持VLAN组，实现电口备份和多用户接入
光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/LC接口可选
传输距离系列齐全，可实现长达80公里的传输
超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应
支持宽范围交直流输入
支持内部隔离，冗余双电源输入
电源支持过载保护、防反接保护
符合工业四级电磁兼容性要求
超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等
防雷等级：电源接口四级防雷
无风扇高效散热，降低修复时间
IP40外壳防护等级，能够经受住恶劣环境的考验
导轨或壁挂式安装
宽温型：工作温度-40℃~ +85℃
所有型号皆通过100%烤机测试，保修期：5年

技术参数：

技术参数	参数描述
交换属性	MAC地址表：2K 包缓冲区：1Mbit 包转发率：无阻塞线速转发交换延迟：<5μs
数据交换方式	存储转发(Store-and-Forward)
最大过滤速度	1488000pps（1000M）
以太网电接口
接口数量	2
协议标准	IEEE802.3、IEEE802.3u、IEEE802.3ab
速率	10/100/1000Mbps自适应
双工模式	全/半双工
连接方式	网线交叉/直连自适应
传输距离	五类双绞线：100m
接口类型	RJ45接口
以太网光接口
接口数量	2
协议标准	IEEE802.3z
速率	1000Mbps
波长	850nm/1310nm/1550nm
传输距离	多模双纤：550m 单模双纤/单模单纤：10Km、20km、40km、60km、80km
接口类型	SC/LC接口可选，单模光纤或多模光纤
电源	输入电压：24VDC（18 ~ 36VDC），冗余双电源输入输入电流：<0.5A@24VDC 过载保护：支持反接保护：支持冗余保护：支持接入端子：6芯5.08mm间距插入式端子
机械特性	外壳：IP40防护等级，纯铝合金材质尺寸：138mm(长) x 112mm(宽) x 60mm(高) 重量：670g 安装方式：导轨安装、壁挂式安装
工作环境	工作温度：-40°C ~ +85°C 储存温度：-40°C ~ +85°C 相对湿度：5 ~ 95%（无凝露）
质保	保修期：5年

订购信息：

产品型号	产品描述
工业级2光口2电口10/100/1000M双纤光纤收发器
DIL-2004M	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、多模550M、宽温型-40°C～+85°C
DIL-2004S10	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模10KM、宽温型-40°C～+85°C
DIL-2004S20	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模20KM、宽温型-40°C～+85°C
DIL-2004S40	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模40KM、宽温型-40°C～+85°C
DIL-2004S60	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模60KM、宽温型-40°C～+85°C
DIL-2004S80	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模80KM、宽温型-40°C～+85°C
工业级2光口2电口10/100/1000M单纤光纤收发器
DIL-2004SF/10	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模单纤10KM、宽温型-40°C～+85°C
DIL-2004SF/20	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模单纤20KM、宽温型-40°C～+85°C
DIL-2004SF/40	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模单纤40KM、宽温型-40°C～+85°C
DIL-2004SF/60	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模单纤60KM、宽温型-40°C～+85°C
DIL-2004SF/80	2个10/100/1000Base-T(X)电口、2个1000Base-X光口、单模单纤80KM、宽温型-40°C～+85°C
上述工业级光电转换器产品，电接口：RJ45接口；光接口：SC/LC接口可选
